概述：

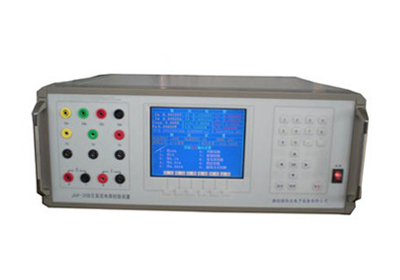

    JHP-20B交直流電表校驗裝置是按照檢定規程JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》、JJG307-2006的要求而設計的三相0.05級表源一體化裝置。裝置中表的核心技術用的是數字信號處理器（DSP）和16位高速模數轉換器組成的高精度工頻交流采集器；源的信號部分用的是DSP和16位高速數模轉換器組成可控制的正弦波、畸變波信號源。
本裝置具有精度高、工作穩定可靠、操作方便靈活等特點。

主要特點：
1、可半自動或手動檢驗電力系統中各種工頻電表（電壓表、電流表、功率表、頻率表、功率因數表、相位表）的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量等。
2、電源部分可生成具有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。
3、電壓、電流輸出具有恒壓、恒流特性，定頻、定相功能。
4、多功能標準表具有功率、電能、交/直流電壓、交/直流電流標準。
5、直流輸出與交流輸出分開
6、設有RS-232接口。通過上位機軟件（選件），由PC機控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。
7、設有大容量的非易失性存貯器，可存貯300塊被檢表的檢測原始數據，以供查閱和上傳。

技術性能：
1、 交流電壓量程：50V，100V，200V，400V，800V 　每檔輸出容量　20VA；
2 、交流電流量程：0.5A，1A ，2.5A，5A，10A，20A　　輸出容量　20VA；
3、 交流電壓、電流調節范圍：0～120%（800V量程0～105%）， 調節細度 5×10－5；
4 、工頻交流電壓、電流、有功功率準確度： 0.05% FS；
5 、有功功率（50V～400V）準確度：0.05%FS；
無功功率（50V～400V）準確度： 0.1% FS
6 、電流對同名相電壓的相位準確度　　0.050；
7、 頻　率　調節范圍：45～65HZ 調節細度 0.001HZ，調定值準確度 5×10－5；
8、 相　位　調節范圍：0～359.990， 調節細度 0.010；
9 、交流電壓、電流輸出波形失真度： ≤0.3%；
10、 交流電壓、電流及功率輸出穩定度： ≤0.01% FS/100s；
11、 諧波2～31次，幅度0～20%，各次諧波相位細度0.010?;;N（N為諧波次數）；
12、 直流電壓量程：75mv、75V、150V、300V、500V、1000V, 每檔輸出容量100mA；
13、 直流電流量程：0.5A、1A、2.5A、5A、10A、20A ， 輸出容量20VA；
14、 直流電壓、電流調節范圍0～120% FS(1000V量程0～105%)，調節細度5×10－5；
15 、直流電壓、電流輸出穩定度： U：≤0.01% FS/100s,I： ≤0.02% FS/100s（峰－峰值）；
16、 直流電壓調定值準確度： 量程的0.05% FS；
17、 直流電流調定值準確度： 量程的0.1% FS；
18 、直流75mV輸出（負載≥5Ω）準確度： 0.1% FS；
19 、電能表測量綜合誤差： 0.05% FS (脈沖輸出 ≤90kHz；三相額定值=60kHz)；
20、 工作電源　 單相220V±10%，　50HZ±5%；
21 、使用環境　 溫度200C±100C，　相對濕度≤85%RH；
22 、體積重量　 460×430×185mm3，　20kg。
